亚洲B在线观看,国产久久草视频一区,99后入视频,欧美专区一区在线乱,懂色Av噜噜一区二区,91视频免费看日本,欧美日韩风骚良家,久草精品一区二,成人九九九

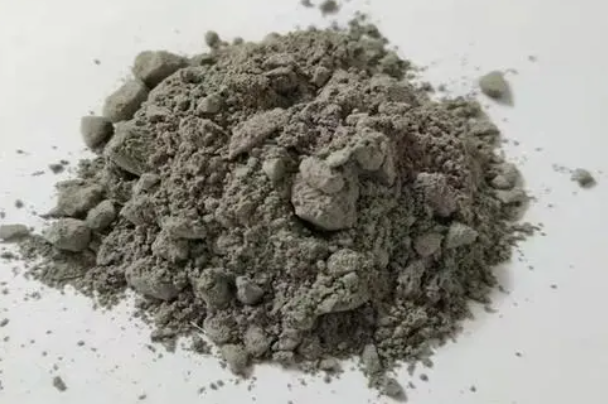

剛玉澆注料主要指以高溫主晶相為耐火材料的a-AL2O3，它的耐火溫度、耐磨性和結(jié)構(gòu)強度都較高，它主要有哪些分類呢？

一、亞白剛玉：

亞白剛玉澆注料是由煅燒氧化鋁或者工業(yè)氧化鋁作為原料，在電弧爐中高溫融化制成，呈白色、晶體大、孔多，孔隙率基本為6%-10%，主晶相是氧化鋁微粉，晶體的形狀是細長或菱形的，氧化鋁的含量基本在98.5%以上。

二、棕剛玉：

棕剛玉澆注料是要在2000℃電弧爐里加少量的鐵屑，是將天然高氧化鋁燃燒材料和碳材料中的雜質(zhì)去除而得到，是一種棕剛玉材料。氧化鋁的含量基本在94.5%-97%。

三、特級高鋁礬土熟料：

氧化鋁的含量在85%以上，有不同粒度的顆粒，剛玉澆注料的高溫主晶相是剛玉相，有少量的莫來石晶體和玻璃相。

剛玉澆注料的使用說明：

剛玉澆注料要采用強制式攪拌機攪拌，施工溫度控制在5℃—40℃。將澆注料和結(jié)合劑放入攪拌機中攪拌均勻，然后加水攪拌5分鐘左右使材料顏色一致就可以使用，施工時必須用振動棒振動澆筑，不可以手工搗振施工。

剛玉澆注料施工注意事項：

1、澆注料加水攪拌后必須在30分鐘以內(nèi)施工完畢，嚴禁返料攪拌使用和二次加水攪拌使用。

2、剛玉澆注料施工時應(yīng)連續(xù)進行，在前一層澆注料初凝期前，應(yīng)將下一層澆注料澆筑完畢，如施工間隙超過其初凝期時，應(yīng)按施工縫要求進行處理。
